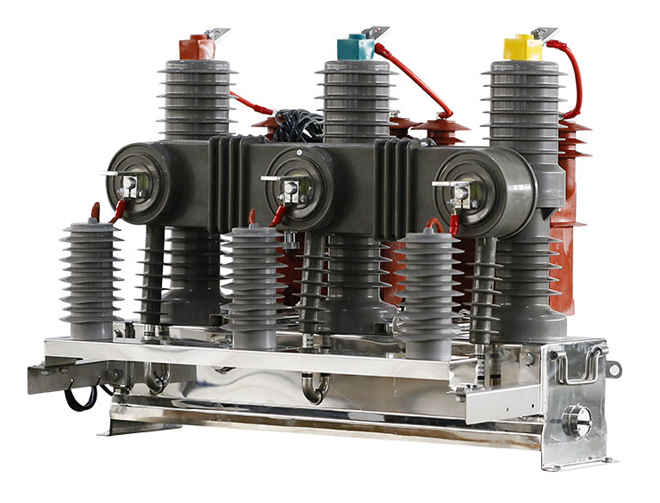

ZW32-12型一二次融合成套斷路器
-
概述
ZW32-12型一二次融合成套斷路器（以下簡稱斷路器）是我公司根據國家電網一二次融合成套柱上開關入網要求開發新的產品。斷路器符合國家電網一二次融合成套柱上開關的要求，具有結構緊湊，布局合理，功能齊全等優點。斷路器各項指標均符合國家電網一二次融合成套柱上開關的要求，并通過中國電力科學研究院有限公司的一二次融合專項檢測。斷路器采用統一參數集相序、零序電壓；相序、零序電流和取電一體化傳感器澆筑一體式極柱，具有測量范圍寬，測量精度高，可靠性高，測量、供電、保護三合一的特點的特點，與一二次融合饋線終端配合，可快速準確判定線路各種故障。
引用標準
GB/T11022 《高壓開關設備和控制設備標準的共用技術要求》
GB/T1984 《高壓交流真空斷路器》
IEC62271-100 《高壓交流真空斷路器》
GB/T20840.2 《互感器 第 2 部分：電流互感器的補充技術要求》
GB/T20840.7 《互感器 第 7 部分：電子式電壓互感器》
GB/T20840.8 《互感器 第 8 部分：電子式電流互感器》
使用的環境條件
周圍空氣溫度：－40°C~＋40°C，日溫差 25°C；
海拔：不超過 2000 米；
風壓：不超過 700Pa（相當于風速 35m/s）；
空氣污穢等級：Ⅳ級；
地震烈度：不超過 8 度；
安裝場所：無易燃、爆炸危險、化學腐蝕或劇烈震動的場所。

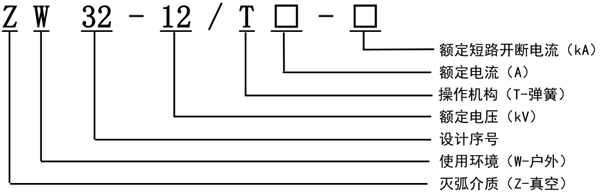

產品型號及定義
產品結構特點及工作原理
1.采用三相分離的柱式結構，將三相一次回路安裝在各相的絕緣套筒內，單相發生故障時，不會引起三相短路。
2.采用新式小型化真空滅弧室，陶瓷外殼，銅鉻觸頭，縱磁場滅弧方式，開斷性能穩定可靠，觸頭磨損小，無燃燒和爆炸危險。
3.真空滅弧室安裝在絕緣套筒內，用硅橡膠套將真空滅弧室整體密封在絕緣筒內，杜絕了由于凝露引起的短路故障，20 年免維護。
4.絕緣筒采用進口戶外環氧樹脂材料或硅橡膠材料。有良好的憎水性和抗污穢能力，可用于惡劣的戶外環境。
5.采用新型的彈簧操動機構，結構新穎、簡潔、體積小、動作可靠、機械壽命可達 1 萬次。
6.采用全密封結構，操動機構安裝在箱體內，密封性能好，提高了防潮、防銹性能。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環保的要求。
7.箱體表面使用不銹鋼 304 材料或不銹鋼 304 噴塑，具有優良的抗腐蝕性能。
8.斷路器配置電動操動機構。電動機構由配套一二次融合饋線終端供電，除具有電動儲能、電動分、合閘和過流保護功能外，同時還具有手動儲能、手動分合閘、就地聯鎖、重合閘投入退出功能。
成套功能要求
a) 一二次融合成套斷路器由開關本體、饋線終端、連接電纜等構成。
b) 開關本體、饋線終端之間采用軍品級航空接插件，通過戶外型全絕緣電纜連接。暴露在空氣中的航空插座采用密封材料對金屬導體進行密封，提高其抗凝露性能。電纜破口做防雨水浸入處理，防止雨水順電纜灌入插頭。
分段/聯絡斷路器成套功能要求
a) 一二次融合成套分段/聯絡斷路器可用作線路分段、聯絡、分支等場合。
b) 具備采集三相電流、三相電壓、開關兩側線電壓、零序電流、零序電壓的能力，滿足計算有功功率、無功功率，功率因數、頻率和電能量采集的功能；
c) 可根據實際運行的工況，靈活配置運行參數及控制邏輯，實現單相接地、相間短路故障處理?？芍苯犹l切除故障；具備自動重合閘功能，重合次數及時間可調。
d) 具備相間短路故障和小電阻接地系統單相接地故障的檢測與保護功能，滿足兩段式（I、II）告警功能，兩段定值和時間都應可設；保護可設置為跳閘或告警。
e) 具備小電流接地系統單相接地故障就地判別和隔離功能，具備接地故障就地切除、選線功能和重合閘功能，具備基于集中型饋線自動化的選段功能；
f) 具備配電自動化三遙配置需求，終端配置就地/遠方切換開關，在滿足信息安全條件時，不改變硬件設備即可支持遠方控制功能。
g) 采用 A 相進線側電容取電，C 相出線側電容取電方式提供斷路器及饋線終端電源。
分界斷路器成套功能要求
a) 一二次融合成套分界斷路器主要用作用戶分界使用。
b) 具備采集三相電流、三相電壓、零序電流、以及零序電壓的能力。
c) 具備自動切除用戶側相間短路和接地故障的能力。發生用戶側故障后主動上送故障信息。
h) 采用 A 相進線側電容取電方式提供斷路器及饋線終端電源。
在斷路器側面加裝隔離開關，形成戶外高壓真空斷路器-隔離開關組合電器，具有可見的隔離斷口，并具有可靠的防誤操作機械聯鎖功能。隔離開關采用手動操作方式，具有以下防誤操作功能：
a) 斷路器處于合閘位置時，隔離開關不能分閘；
b) 斷路器處于分閘位置時，隔離開關方能分合閘。

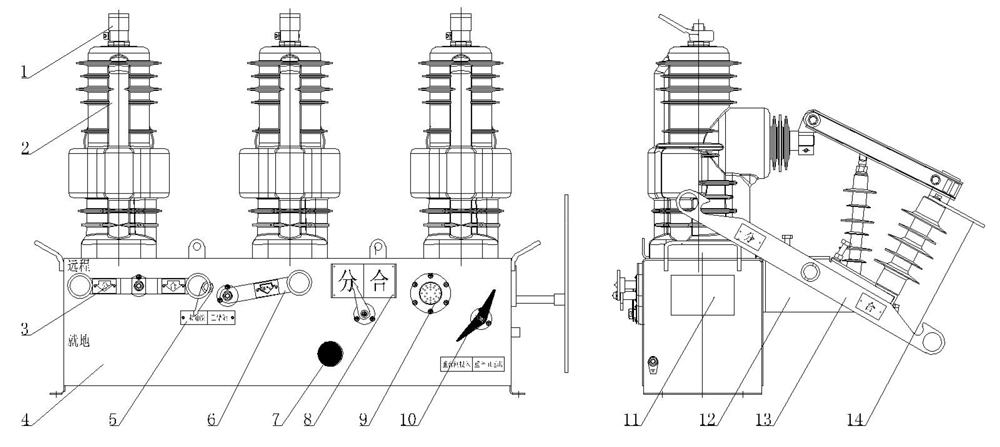

產品結構
1、上出線座
2、一體化極柱
3、分合手柄
4、斷路器箱體
5、儲能指示牌
6、儲能手柄
7、取電電容接地開關蓋
8、分合閘指示牌
9、航空插
10、重合閘投退手柄
11、銘牌
12、隔離開關
13、隔離操作手柄
14、下出線座
工作原理：
1.儲能過程：拉動機構手動儲能拉環，或給機構電動儲能信號，電機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。
2.合閘過程：合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂、連桿帶動滅弧室觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正?？劢邮箶嗦菲鞅３趾祥l狀態。
3.分閘過程：分閘時，拉動機構手動分閘拉環或機構電動分閘信號，機構的合閘保持合閘環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連桿、拐臂帶動滅弧室觸頭向下運動，動靜觸頭分開，斷路器分閘。分閘狀態電開關分閘彈簧保持。
4.斷路器配合一二次融合饋線終端，可使用遠程操作開關分閘、合閘。
5.斷路器可加裝外置 PT 或電子 PT，提供斷路器操作電源。
6.斷路器可加裝重合閘控制器、分段器控制器構成自動重合器、自動分段器，是實現配網自動化的設備。

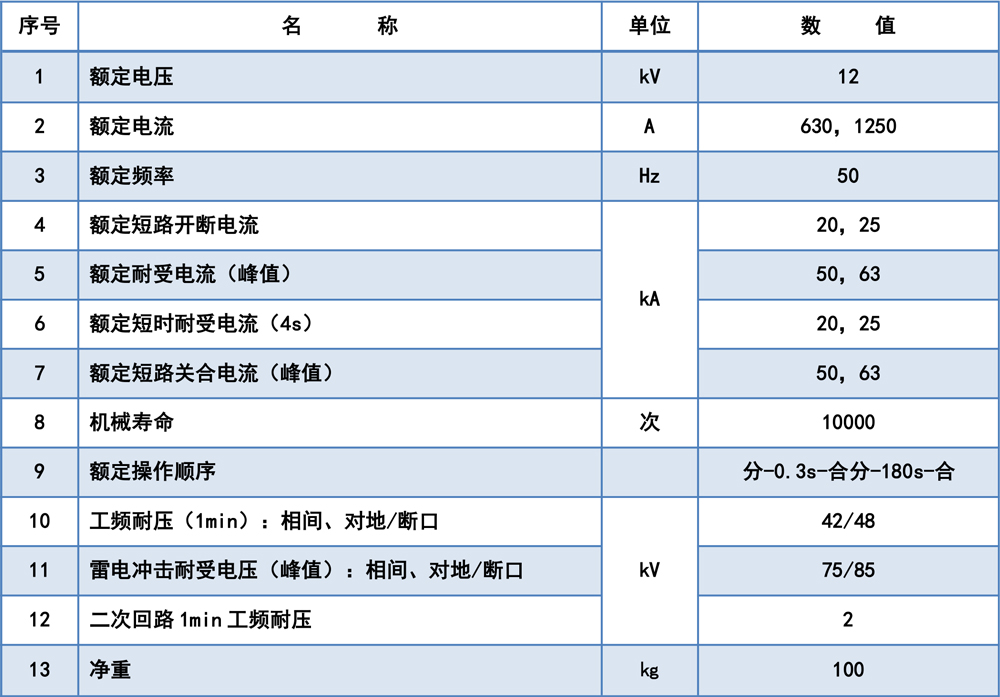

技術參數

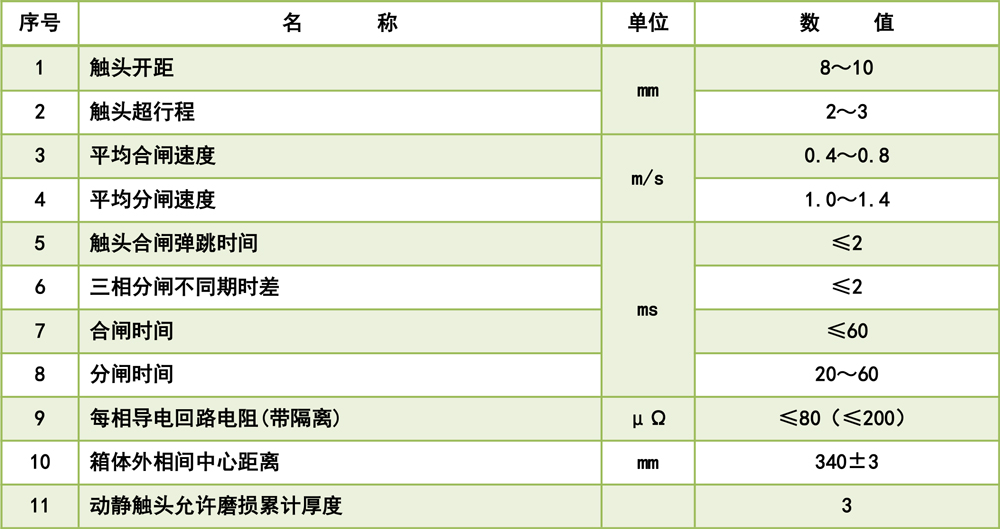

斷路器本體機械特性參數

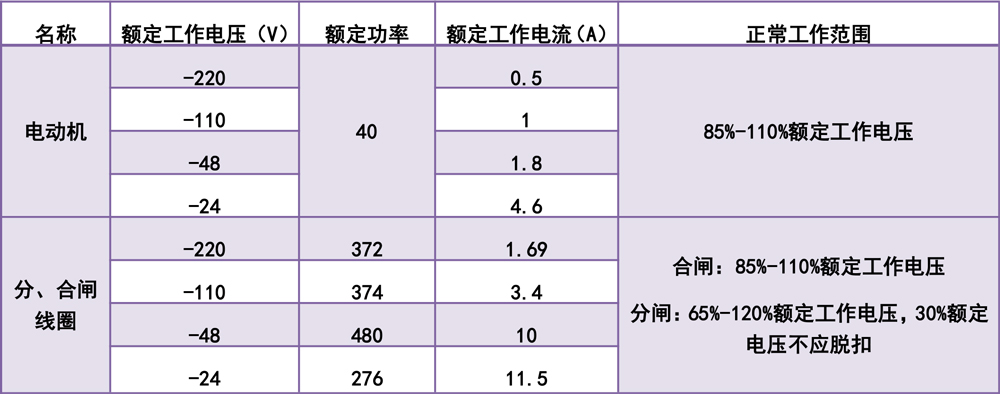

電機 、 分合閘線圈技術參數
外形安裝尺寸
帶隔離開關外形安裝尺寸
配置元器件

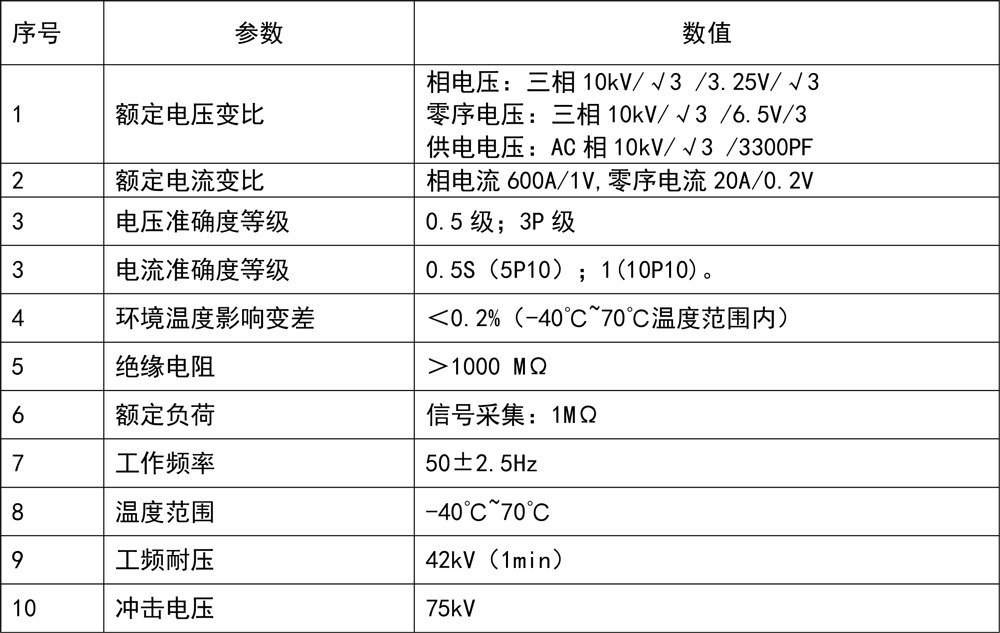

斷路器內置相電流、零序電流、相電壓、零序電壓傳感器，取電電容，主要參數見表。
